LW009-IG/SM

مستشعر وقوف السيارات لوراوان

مستشعر وقوف السيارات LW009-IG/SM LoRaWAN هو كاشف لاسلكي للمركبات يدمج رادار الميكروويف وتقنية الكشف المغناطيسي الأرضي, مناسبة للكشف عن حالة أماكن وقوف السيارات الداخلية والخارجية. إنها تعتمد خوارزمية الكشف عن الإشارة المتقدمة لإجراء كشف موثوق ودقيق عن إشغال مساحة ركن السيارة وإحصائيات وقت ركن السيارة. تتوفر طريقتان مختلفتان للتثبيت حسب اختيارك, إما تركيب IG في الأرض أو تركيب SM على السطح.

مواصفات المنتج

> دعم الرادار ثنائي الوضع والكشف المغنطيسي الأرضي, مع موثوقية عالية أكثر 99%
> مسافة انتقال طويلة (500م ~ 1000 م), متوافق مع بروتوكول LoRaWAN
> استهلاك طاقة منخفض للغاية مع أكثر من 5 سنوات من عمر الخدمة في السيناريوهات النموذجية
> ترقية ومعايرة بلوتوث اللاسلكية

> مدمج في البطارية, تركيب مرن, سهولة صيانة ما بعد البيع
> يتم دعم التكوين السهل عن طريق توصيل هاتفك عبر البلوتوث وإعداد معلمات المصنع الافتراضية
> يتضمن إشعار الحالة غير الطبيعية إنذارًا قويًا بالتداخل الكهرومغناطيسي, موجه الجهد المنخفض, وتحذير من خطأ الأجهزة
> مستشعر مدمج لدرجة الحرارة والرطوبة لقياس ما إذا كان الطريق جليديًا

كشف إشغال مواقف السيارات

يقوم مستشعر وقوف السيارات LW009 IoT باكتشاف الحالة في مكان وقوف السيارات والإبلاغ عنها (مشغولة أو متاحة) من خلال التكامل مع المستشعر المغناطيسي المدمج ومستشعر الرادار, جنبا إلى جنب مع خوارزمية الذكاء الاصطناعي الذكية, تمكين إدارة إشغال مواقف السيارات النشطة والذكية. مقارنة بمستشعر الكشف عن المركبات المغناطيسية الفردي الشائع في السوق, يمكن أن يؤدي الكشف عن مواقف السيارات ذات الوضع المزدوج إلى تقليل احتمالية الكشف الخاطئ بشكل كبير في حالة تداخل المجال المغناطيسي.

تصميم متين, تركيب مرن, صيانة مريحة

يتميز تصميم مستشعر وقوف السيارات LW009 IoT بالقوة والمتانة التي يمكنها تحمل الكثير من البلى. كما أنه متعدد الاستخدامات ويمكن تثبيته بطريقتين مختلفتين ليناسب احتياجاتك. يتم اختيار IG وSM وفقًا للتطبيق المقصود والسيناريوهات المرغوبة. كلاهما عبارة عن حاويات IP68 مقاومة للماء لسهولة التركيب وصيانة ما بعد البيع.

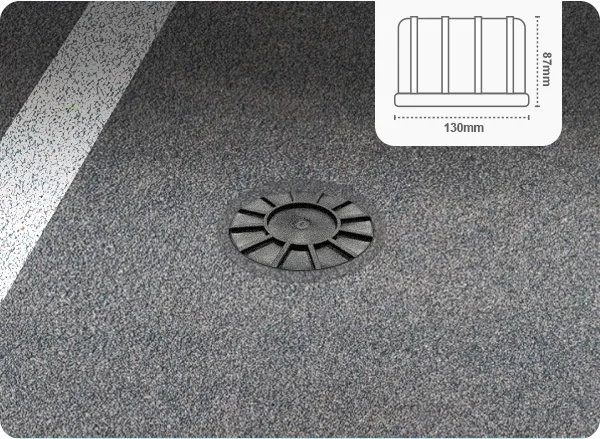

أبعاد مستشعر وقوف السيارات LW009-IG LoRaWAN

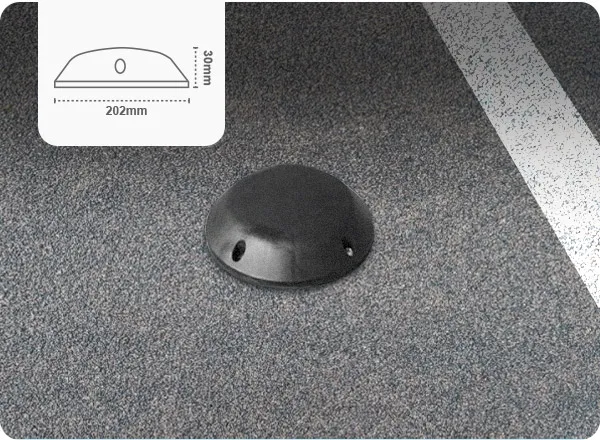

أبعاد مستشعر وقوف السيارات LW009-SM LoRaWAN

حالة عمل الجهاز والإبلاغ عن حالة وقوف السيارات

بعد تشغيل جهاز استشعار الكشف عن السيارة وتوصيله بالشبكة بنجاح, وسوف يقوم على الفور بالإبلاغ عن معلومات الجهاز, ويمكن أيضًا تعديل الفاصل الزمني لتقارير نبضات القلب.

تقرير نبضات القلب: سيقوم الجهاز بالإبلاغ بانتظام عن حالة مكان ركن السيارة بعد بدء التشغيل, وهو ما يسمى تقرير نبضات القلب. القيمة الافتراضية هي 12H, ويمكن تعديله قبل التسليم حسب التطبيق الفعلي.

الإبلاغ عن تغيير حالة أماكن وقوف السيارات: عندما يتغير الوضع الحالي لمساحة وقوف السيارات (من شاغرة إلى محتلة, أو العكس), سيقوم الكاشف بالإبلاغ على الفور عن حالة مكان وقوف السيارات والإشارة إلى نوع التغيير في الحالة الحالية.

حالة عمل الجهاز والإبلاغ عن حالة ركن السيارة لجهاز استشعار ركن السيارة LW009-IG/SM LoRaWAN

إشعار الحالة غير الطبيعية

إنذار التداخل الكهرومغناطيسي القوي لجهاز استشعار وقوف السيارات LW009-IG/SM LoRaWAN

عندما تكون سعة بطارية الجهاز منخفضة, وسوف يقوم على الفور بالإبلاغ عن الحمولة النافعة لحالة مكان وقوف السيارات, يشير إلى أن الجهاز في حالة طاقة منخفضة.

موجه انخفاض البطارية

تحذير من خطأ في الأجهزة لجهاز استشعار وقوف السيارات LW009-IG/SM LoRaWAN

إذا كان هناك خطأ ما في المستشعر المغناطيسي أو مستشعر رادار الميكروويف, سيقوم الجهاز على الفور بالإبلاغ عن حمولة حالة مكان ركن السيارة والإشارة إلى سبب الفشل في نوع البيانات.

تحذير من خطأ في الأجهزة

مطالبة البطارية المنخفضة لجهاز استشعار وقوف السيارات LW009-IG/SM LoRaWAN

يمكن أن يؤدي التداخل المغناطيسي الشديد حول الجهاز إلى اكتشاف حالة غير طبيعية لمكان ركن السيارة, وسيتم الإشارة إلى تأثيره في نوع البيانات.

إنذار التدخل الكهرومغناطيسي القوي

مراقبة درجة الحرارة والرطوبة المحيطة (مساعد)

تم تجهيز LW009 بمستشعر مدمج لدرجة الحرارة والرطوبة, والتي يمكن أن تساعد في مراقبة درجة الحرارة والرطوبة في الطريق الحالي لوقوف السيارات. سيتم الإبلاغ عن القيمة المقاسة مع بيانات حالة مكان وقوف السيارات. خاصة في درجات الحرارة المنخفضة والطقس السيئ, يمكن استخدامه كإنذار مبكر ومراقبة للتجمد على الطرق ومواقف السيارات.

LW009-SM يأتي بشكل قياسي مع وظيفة الكشف عن درجة الحرارة والرطوبة;
يأتي LW009-IG بدون القدرة, ويكون اختياريا.

مراقبة درجة الحرارة والرطوبة المحيطة (مساعد) مستشعر وقوف السيارات LW009-IG/SM LoRaWAN

إدارة البطارية

عمر بطارية طويل مع عمر خدمة يصل إلى خمس سنوات في سيناريوهات التطبيقات النموذجية.

وصف السيناريو النموذجي: الفاصل الزمني لتقديم التقارير بانتظام 12 ساعات, 5 المركبات التي تدخل وتخرج من مكان وقوف السيارات كل يوم, ولا حرج في شبكة الاتصالات.

عمر بطارية طويل لمستشعر وقوف السيارات LW009-IG/SM LoRaWAN

تخصيص

خوارزمية الكشف

نمط مزدوج:
1.3 خوارزمية الكشف عن المحور المشترك 2.الرادار

طريقة التثبيت

نوع التركيب على السطح(LW009-IG)
نوع فلوش(LW009-SM)

طريقة الترقية

ترقية لاسلكية عن بعد

مراقب الدولة

إنذار الجهد المنخفض, إنذار خطأ في الأجهزة, إنذار اضطراب مغناطيسي قوي

مزود الطاقة

بطارية ليثيوم مدمجة 3.6 فولت, 20آه(LW009-IG)
38آه(LW009-SM)

مدة الحياة

5 سنوات في ظل السيناريوهات النموذجية

مواصفات التطبيق

مفتاح التشغيل

الاستيقاظ عبر البلوتوث

درجة حرارة التشغيل

-40درجه مئوية ~ 85 درجه مئوية

رطوبة التشغيل

10% ~ 90%

متطلبات البيئة

لا توجد مواد مغناطيسية,
لا يوجد مجال مغناطيسي قوي في مكان قريب,
لا يوجد درع معدني يغطي الكاشف

أداء

دقة الكشف

>99%

المستشعر

مستشعر القاعة, أجهزة الاستشعار المغناطيسية الأرضية وأجهزة استشعار رادار الميكروويف

مواصفات لورا اللاسلكية

بروتوكول

لوراوان V1.0.3 الفئة أ

تكرار

EU868/AS923

عامل الانتشار

125 كيلو هرتز ~ 500 كيلو هرتز

قوة تكساس

ماكس 17 ديسيبل

حساسية

-135 ديسيبل مللي واط (SF12, 125كيلوهرتز)

Communication Distance

يصل إلى 500 م ~ 1000 م (Depends on actual environment)

المواصفات البدنية

مستوى الحماية

IP68

البعد

فاي: 202مم, ح: 30مم(LW009-IG)
فاي: 130مم, ح: 87مم(LW009-SM)

وزن

600ز(LW009-IG)
800ز(LW009-SM)

مقاومة القوة

10 طن

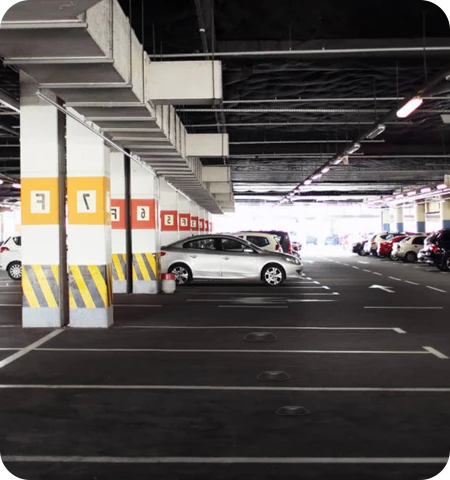

تطبيقات LW009
